S805远控盒子

硬件准备

必备硬件：S805远控盒子主机、USB HDMI 采集卡、普通 USB 双公线

可选硬件：TF 卡（扩展储存）、 TTL 转 USB 适配器（调试工具）

硬件连接

将HDMI转USB采集卡插入S805远控盒子主机网口旁USB口，HDMI视频线插入采集卡HDMI端，USB双公线插入S805远控盒子主机HDMI口旁USB口，插入网线，接入电源。

被控机端，将HDMI视频线和USB双公线接入对应接口即可。

Warning

S805远控盒子USB设备插反会导致PiKVM所有远控功能无法使用。

Tip

初始WEB和VNC账号密码都为admin/admin且同步，root用户密码通常为用户自行设置，若未设置可尝试1234。
ssh默认端口：22
web默认端口：80，443
vnc默认端口：5900
janus ws端口(默认关闭)：5009

Tip

排障指南：
网页视频黑屏提示无No Singal，请检查硬件是否正确连接或松动；
网页端黑屏无任何画面或彩色竖条，请检查是否有被控机HDMI信号输入；
进系统画面显示正常，bios界面黑屏或渲染异常，请尝试在BIOS界面开启CMS兼容模式；
虚拟鼠标错位或移动范围异常可尝试在网页右上角切换鼠标相对模式；
画面显示片刻黑屏，刷新网页重复此现象，可以尝试使用火狐浏览器；
如果以上情况都不符合请尝试重启S805远控盒子自动复位，部分被控机存在无输入时关闭USB HID休眠导致远程HID在被控机休眠不可用，请务必配置WOL开关机可以随时唤醒被控机的方式方法，另外也可以搜索各被控机系统下放置USB端口休眠的解决办法。

MSD

Mass Storage Drive，即大容量储存设备，可以实现远程上传文件，挂载镜像等功能。由于Linux限制，CD-ROM格式大小最大为2.2G，FALSH格式大小无限制。

Warning

请不要在USB双公线（OTG线）与被控机断开或被控机关机时使用解除镜像挂载功能（断开连接），否则会因USB OTG 端口操作不可用致使内核疯狂持续报错，日志服务占用CPU 100%，系统稳定性下降。这时除非USB OTG连接恢复正常，MSD功能会一直保持不可用状态。

使用说明

硬件连接

将 HDMI 转 USB 采集卡插入S805远控盒子主机靠近网口的 USB 插槽，使用 HDMI 视频线连接采集卡与被控机器的 HDMI 输出端。
将 USB 双公线的一端插入S805远控盒子主机 HDMI 接口旁边的 USB 插槽，另一端连接至被控机器相应的 USB 接口。
确保所有连接稳固，接入电源及网线。

硬件电气安全提醒

为避免潜在风险（如被控设备无法正常启动或识别设备，甚至极少数情况下造成硬件损坏），强烈建议在使用 USB 双公线前采取以下任一安全措施：

方案一：剪断或移除 USB 线中的红色 5V 电源线（VCC），仅保留数据线（D+/D−）和地线（GND），以切断供电路径；

方案二：在 USB 链路中串接一个带独立电源开关的 USB HUB，并确保在连接时关闭其电源开关。

部分低功耗设备可能在未通主电源的情况下，通过 USB OTG 接口从 KVM 设备反向取电，导致进入异常状态——即使后续接通主电源也可能无法正常启动。

除非您明确了解操作后果，否则请务必采用上述防护措施以保障设备安全。

数据安全提示

不建议直接断电！eMMC 在写入过程中突然断电可能导致数据丢失。

如因特殊原因需直接断电，建议在写入操作后执行 sync 命令确保数据写入；关机或重启时，建议使用 poweroff 或 reboot 指令，让系统安全完成数据同步和关机流程。

SSH 远程登录

Armbian 系统默认开启 SSH 服务，初始用户密码为 root/1234。请尽快更改默认密码以增强安全性。

警告

不建议使用 apt upgrade 升级内核和设备树，可能会出现系统异常，OTG 功能无法使用。

ATX 电源控制

如果要使用ATX控制物理开关机功能请连接好开机线。

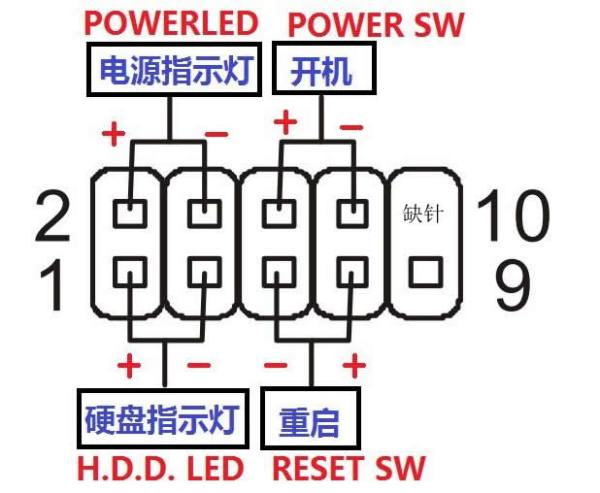

如果要使用ATX控制物理开关机功能请连接好开机线（目前成品深色引出线接9pin中的开机负极，浅色引出线接开机针脚正极，如黑白、褐红，橙黄对应负极和正极），延长线不分颜色直接使用。

USB 端点数量

此硬件 CPU 的 USB OTG 端点数量为6个，共可以虚拟端点总数为6个的 USB 设备。
